Tumpukan frac adalah rakitan kepala sumur bertekanan tinggi yang digunakan untuk mengontrol dan mengarahkan fluida rekah hidrolik ke dalam lubang sumur — dan merupakan satu-satunya peralatan pengontrol tekanan yang paling penting selama operasi fracking.
Dalam industri minyak dan gas, keberhasilan dan keselamatan pekerjaan rekahan hidrolik sangat bergantung pada integritas peralatan permukaan. Di antara semua komponen yang terlibat, tumpukan frac menonjol sebagai hal yang sangat diperlukan. Baik SEBUAHnda seorang insinyur yang mengevaluasi peralatan penyelesaian atau spesialis pengadaan yang membdaningkan rakitan dengan peringkat tekanan, memahami tumpukan frac — desain, fungsi, peringkat, dan kriteria pemilihannya — sangatlah penting.
Pdanuan ini memberikan gambaran menyeluruh tentang tumpukan frac: apa itu tumpukan frac, cara kerjanya, perbedaannya dengan peralatan kepala sumur tradisional, dan faktor apa yang menentukan konfigurasi tumpukan frac mana yang tepat untuk sumur tertentu.
Apa itu Tumpukan Frac?
A tumpukan frak adalah rakitan pengontrol tekanan kepala sumur khusus yang dipasang di permukaan sumur minyak atau gas khusus untuk operasi rekahan hidrolik. Berbeda dengan kepala sumur standar, yang dirancang untuk produksi jangka panjang, tumpukan frac dirancang untuk menahan tekanan ekstrem dan lumpur abrasif yang terkait dengan pemompaan cairan rekahan — sering kali merupakan campuran air, proppant, dan bahan tambahan kimia — jauh ke dalam formasi.

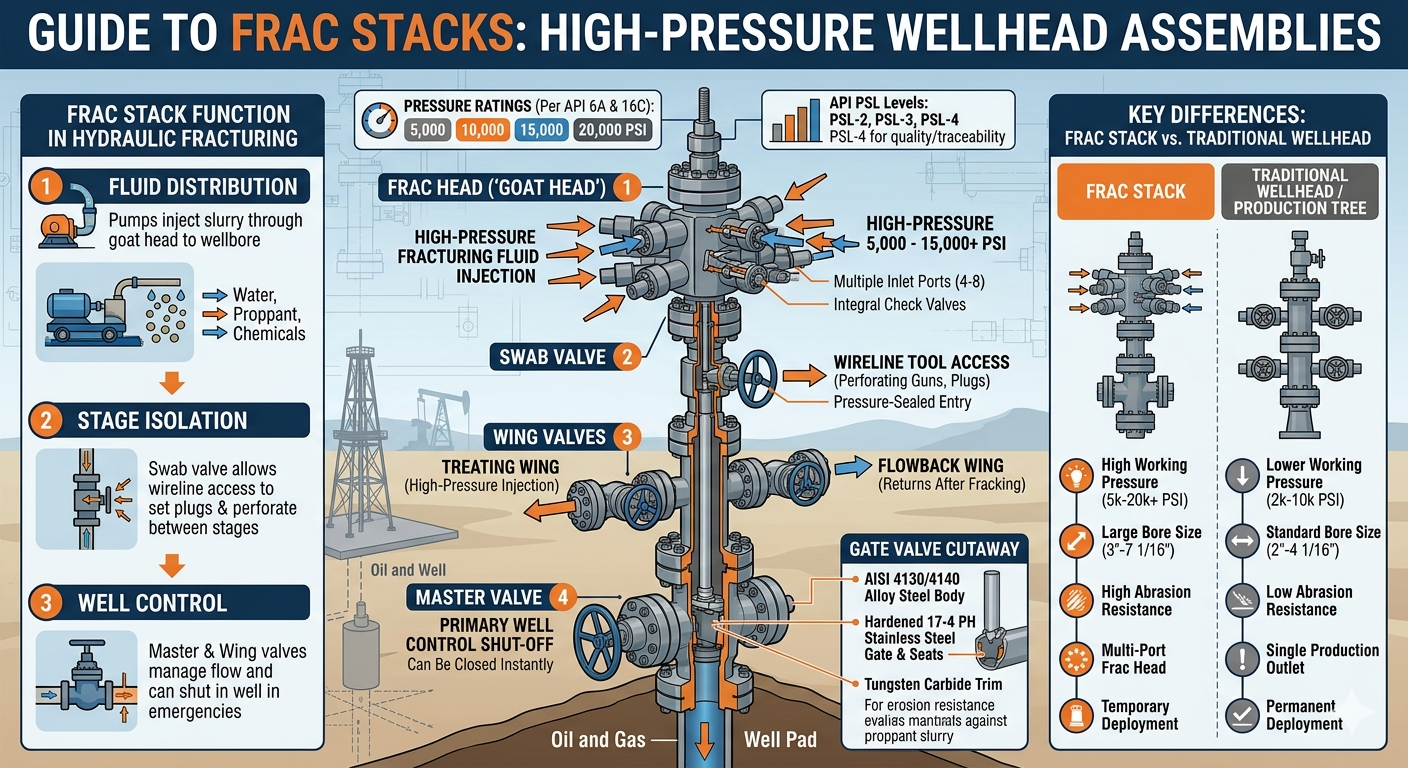

Pada intinya, tumpukan frac biasanya terdiri dari:
- Katup utama — katup penutup utama di dasar tumpukan
- Katup usap — memungkinkan akses lubang sumur untuk peralatan kabel
- Katup sayap — aliran langsung ke dan dari garis rekahan
- Kepala frac (atau kepala kambing) — manifold atas yang menghubungkan beberapa saluran besi pengolah
- Periksa katup dan saluran pemutus — untuk kontrol sumur dan pelepas tekanan darurat
Bersama-sama, komponen-komponen ini memungkinkan kru untuk memompa cairan rekahan pada tekanan yang sangat tinggi — biasanya di antara tekanan tersebut 5.000 dan 15.000 PSI , meskipun aplikasi bertekanan sangat tinggi bisa melebihi 20.000PSI — dengan presisi dan aman.
Bagaimana Cara Kerja Tumpukan Frac Selama Pekerjaan Rekah Hidraulik?
Tumpukan rekahan bertindak sebagai antarmuka utama antara peralatan pemompaan permukaan bertekanan tinggi dan lubang sumur, mengendalikan injeksi fluida di setiap tahap program rekahan.
Ketika pekerjaan rekahan hidrolik dimulai, pompa bertekanan tinggi memaksa fluida rekahan melalui saluran besi yang terhubung ke kepala rekahan. Kepala frac — sering disebut "kepala kambing" karena konfigurasi multi-portnya — mendistribusikan cairan dari beberapa truk pompa secara bersamaan ke dalam lubang sumur. Hal ini memungkinkan operator mencapai tingkat injeksi yang sangat tinggi (terkadang melebihi 100 barel per menit ) diperlukan untuk mematahkan formasi yang rapat.
Sepanjang operasi:
- Itu katup utama dapat ditutup seketika untuk menutup sumur dalam keadaan darurat
- Katup sayap dibuka atau ditutup untuk mengatur aliran balik dan jalur perawatan
- Itu katup usap memungkinkan masuk kembali dengan alat wireline antar tahapan
- Bunuh garis memungkinkan operator memompa cairan mematikan untuk mendapatkan kembali kendali sumur jika diperlukan
Setelah rekahan selesai, tumpukan rekahan dapat dipindahkan dan diganti dengan pohon produksi, atau mungkin tetap ada sementara selama operasi aliran balik.
Frac Stack vs. Wellhead Tradisional: Perbedaan Utama
Tumpukan frac dan rakitan kepala sumur konvensional memiliki tujuan berbeda dan dibuat dengan standar berbeda. Tabel di bawah ini merangkum perbedaan-perbedaan penting tersebut.
| Fitur | Frac Stack | Kepala Sumur Tradisional/Pohon Produksi |
| Tujuan Utama | Injeksi cairan rekah hidrolik | Pengendalian produksi jangka panjang |
| Tekanan Kerja | 5.000 – 20.000 PSI | 2.000 – 10.000 PSI (umum) |
| Ukuran Lubang | 3" – 7-1/16" (lebih disukai lubang besar) | 2" – 4-1/16" (standar) |
| Ketahanan Abrasi | Tinggi — dirancang untuk bubur proppant | Rendah — tidak dirancang untuk bahan abrasif |
| Kepala Frac Multi-Port | Ya — beberapa sambungan pompa | Tidak |
| Durasi Penerapan | Sementara (hari hingga minggu) | Permanen (bertahun-tahun hingga puluhan tahun) |
| Standar API | API 6A/API 16C | API 6A |
Tabel 1: Perbandingan antara tumpukan frac dan rakitan kepala sumur/pohon produksi tradisional di seluruh parameter operasional utama.
Peringkat Tekanan Frac Stack: Apa Artinya?
Peringkat tekanan adalah satu-satunya spesifikasi yang paling penting ketika memilih tumpukan frac — hal ini secara langsung menentukan apakah rakitan dapat dengan aman menampung tekanan lubang sumur dan pengolahan.
Tumpukan frac diberi nilai tekanan per API 6A and API 16C standar. Kelas tekanan kerja (WP) yang umum meliputi:
- 5.000 PSI WP — cocok untuk formasi bertekanan rendah dan dangkal
- 10.000 PSI WP — peringkat yang paling banyak digunakan dalam produksi minyak serpih utama AS
- 15.000 PSI WP — digunakan di sumur dalam dan bertekanan tinggi seperti target yang lebih dalam di Cekungan Permian
- 20.000PSI WP — kelas baru untuk formasi ultra-dalam atau ultra-ketat yang memerlukan tekanan penanganan ekstrem
Penting untuk dicatat bahwa peringkat tekanan kerja dari tumpukan frac harus sama atau melebihi tekanan perawatan permukaan maksimum yang diantisipasi (MASITP) untuk pekerjaan itu, termasuk margin keselamatan. Operator biasanya menerapkan a Margin keamanan 10–15%. di atas MASITP yang dihitung saat memilih peringkat tekanan tumpukan frac.
Ketidakcocokan — menggunakan tumpukan frac yang nilainya di bawah nilai — dapat mengakibatkan ledakan dahsyat atau kegagalan peralatan. Menurut analisis industri, Insiden kepala sumur yang berhubungan dengan tekanan tetap menjadi salah satu penyebab utama cedera serius selama operasi penyelesaian, menggarisbawahi mengapa pemilihan peringkat yang tepat tidak dapat dinegosiasikan.
Komponen Utama Rakitan Frac Stack
Setiap komponen dalam tumpukan rekahan memainkan peran khusus dalam menjaga kontrol sumur dan mengarahkan cairan rekahan.
1. Katup Utama
Katup utama adalah garis pertahanan pertama dalam pengendalian sumur — katup ini dapat menutup sepenuhnya di lubang sumur dengan satu operasi. Biasanya katup gerbang full-bore, dipasang langsung di atas casing spool atau kepala sumur. Selama operasi pemompaan normal, katup utama tetap terbuka penuh untuk meminimalkan penurunan tekanan. Dalam keadaan darurat, pintu dapat ditutup dari jarak jauh atau secara manual dalam hitungan detik.
2. Katup Usap
Katup usap berada di atas katup utama dan menyediakan titik akses bertekanan untuk perkakas kabel, senjata perforasi, atau perkakas penyetel sumbat. Dalam penyelesaian plug-and-perf – teknik dominan dalam operasi serpih A.S. – katup usap digunakan berulang kali di antara tahapan rekahan untuk menjalankan proses perforasi dan pengaturan sumbat.
3. Katup Sayap (Perawatan dan Aliran Balik)
Katup sayap memanjang secara horizontal dari badan tumpukan rekahan dan terhubung ke jalur besi pengolah (untuk pemompaan) dan jalur aliran balik (untuk pengembalian setelah rekahan). Tumpukan frac tipikal memiliki setidaknya dua katup sayap — satu sayap pengolah tekanan tinggi dan satu sayap aliran balik bertekanan rendah. Katup sayap bertekanan tinggi pada fitur tumpukan frac modern trim tungsten karbida untuk menahan erosi dari lumpur yang mengandung proppant.
4. Kepala Frac (Kepala Kambing)
Kepala rekahan adalah komponen paling atas dari tumpukan rekahan dan titik sambungan utama untuk beberapa saluran besi pengolah dari truk pompa. Kepala frac biasanya memiliki 4 hingga 8 port masuk , memungkinkan beberapa pompa untuk menyuntikkan secara bersamaan. Kemampuan injeksi paralel inilah yang memungkinkan laju aliran sangat tinggi yang diperlukan untuk penyelesaian multi-tahap modern. Kepala frac juga dilengkapi katup periksa integral untuk mencegah aliran balik.
5. Saluran Pembunuh dan Katup Periksa
Kill line menyediakan jalur tambahan untuk memompa cairan berat ke dalam lubang sumur untuk mendapatkan kembali kendali jika terjadi insiden pengendalian sumur. Katup periksa terintegrasi di seluruh tumpukan rekahan untuk mencegah aliran balik cairan atau gas lubang sumur ke saluran pompa saat mengatasi penurunan tekanan.
Jenis Tumpukan Frac: Konfigurasi Tunggal, Ganda, dan Ritsleting
Tumpukan frac ditempatkan dalam beberapa konfigurasi tergantung pada desain sumur, tata letak pengeboran landasan, dan tujuan operasional.
| Konfigurasi | Deskripsi | Aplikasi Terbaik |
| Tumpukan Frac Tunggal | Satu tumpukan per lubang sumur; konfigurasi standar | Penyelesaian sumur tunggal, sumur vertikal |
| Tumpukan Frac Ganda | Dua tumpukan berbagi manifold perawatan yang sama | Rekahan simultan dari penyelesaian dual-string |
| Pengaturan Frac Ritsleting | Rekahan bergantian antara dua sumur yang berdekatan melalui tumpukan terpisah dan manifold bersama | Pengeboran pad — meningkatkan pemanfaatan pompa, mengurangi NPT |
| Pengaturan Simul-Frac | Rekahan dua sumur secara bersamaan menggunakan penyebaran pompa khusus | Penyelesaian bantalan intensitas tinggi; memaksimalkan jumlah tahapan per hari |
Tabel 2: Konfigurasi tumpukan frac umum, deskripsinya, dan skenario aplikasi optimal.
Adopsi dari pecahan ritsleting and simul-frac teknik di Cekungan Permian dan permainan serpih utama AS lainnya telah mendorong inovasi signifikan dalam desain tumpukan frac. Dalam operasi simul-frac, operator telah melaporkan peningkatan efisiensi penyelesaian 40–60% dibandingkan dengan rekahan sumur tunggal konvensional, sehingga secara drastis mengurangi biaya per kaki lateral.
Pemilihan Material dan Ketahanan Aus pada Tumpukan Frac
Pemilihan material sangat penting karena tumpukan frac terkena slurry proppant yang sangat abrasif — kegagalan keausan adalah salah satu penyebab utama downtime dan penggantian tumpukan frac.
Pertimbangan material utama meliputi:
- Bahan bodi dan kap: Baja paduan AISI 4130/4140, diberi perlakuan panas untuk memenuhi persyaratan API 6A PSL-3 atau PSL-4
- Trim kursi dan gerbang: Tungsten karbida atau baja tahan karat 17-4 PH yang diperkeras untuk ketahanan terhadap erosi pada aliran proppant berkecepatan tinggi
- Segel: Segel elastomer harus kompatibel dengan bahan kimia cairan rekahan, termasuk sistem air licin dengan pH tinggi dan cairan stimulasi berbasis asam
- Lingkungan layanan asam (H₂S): Bahan yang sesuai dengan NACE MR0175/ISO 15156 wajib digunakan jika terdapat hidrogen sulfida
Studi dalam sektor peralatan penyelesaian menunjukkan hal itu katup dengan trim tungsten karbida menunjukkan umur layanan 3–5 kali lebih lama dibandingkan katup berlapis baja standar dalam aplikasi konsentrasi proppant tinggi, sehingga secara signifikan mengurangi biaya penyelesaian keseluruhan melalui lebih sedikit penggantian peralatan.
Standar API yang Mengatur Desain dan Pengujian Tumpukan Frac
Tumpukan frac harus mematuhi standar API yang diakui secara internasional — kepatuhan bukanlah suatu pilihan; ini merupakan persyaratan hukum dan kontrak pada sebagian besar operasi minyak dan gas.
- API 6A (Peralatan Kepala Sumur dan Pohon Natal): Mengatur desain, material, pengujian, dan penandaan komponen kepala sumur termasuk tumpukan frac. Tingkat PSL-2, PSL-3, dan PSL-4 menentukan persyaratan kualitas dan ketertelusuran yang semakin ketat.
- API 16C (Peralatan Choke dan Kill): Berlaku untuk komponen kontrol sumur bertekanan tinggi termasuk garis pembunuh dan manifold tersedak yang sering kali terintegrasi dengan tumpukan frac.
- API 6FA / 6FB (Pengujian Kebakaran): Katup tumpukan frac yang telah diuji api dapat ditentukan di lingkungan dengan risiko kebakaran tinggi.
- NACE MR0175: Persyaratan material untuk aplikasi layanan asam di mana konsentrasi H₂S melebihi ambang batas.
Untuk sumur kritis dan lingkungan berisiko tinggi, operator biasanya menentukannya PSL-3 atau PSL-4 tumpukan frac terukur, yang memerlukan ketertelusuran material penuh, NDE tambahan (pemeriksaan non-destruktif), dan pengujian penerimaan pabrik (FAT).
Cara Memilih Tumpukan Frac yang Tepat: Daftar Periksa Praktis
Memilih tumpukan frac yang benar memerlukan evaluasi sistematis terhadap kondisi sumur, persyaratan operasional, dan kewajiban peraturan.
| Kriteria Seleksi | Apa yang Harus Dievaluasi |
| Tekanan Kerja | Margin keamanan MASITP; cocok dengan kelas tekanan API 6A |
| Ukuran Lubang | Harus melewati OD tubing atau casing; lubang penuh direkomendasikan untuk akses kabel |
| Kompatibilitas Cairan | Elastomer segel harus kompatibel dengan kimia fluida frak (pH, suhu, bahan kimia) |
| Layanan H₂S / CO₂ | Bahan yang sesuai dengan NACE diperlukan; mengkonfirmasi tekanan parsial |
| Peringkat Suhu | Kisaran suhu lingkungan permukaan; segel suhu tinggi untuk sumur HPHT |
| Pemuatan Keausan / Proppant | Ukuran dan konsentrasi jaring proppant; trim tungsten karbida untuk pekerjaan konsentrasi tinggi |
| Tingkat API PSL | PSL-2 untuk sumur standar; PSL-3/4 untuk sumur berisiko tinggi atau kritis |
| Metode Penyelesaian | Plug-and-perf vs. selongsong geser; menentukan persyaratan katup usap |
Tabel 3: Daftar periksa pemilihan tumpukan frac praktis yang mencakup parameter teknik dan operasional utama.
Pemeliharaan, Inspeksi, dan Masa Pakai Frac Stack
Perawatan yang tepat sangat penting untuk memastikan tumpukan frac berfungsi dengan baik — katup yang rusak atau segel yang pecah selama pekerjaan pemompaan bertekanan tinggi menimbulkan bahaya keselamatan dan penghentian yang tidak direncanakan dan memakan biaya besar.
Praktik terbaik industri untuk pemeliharaan tumpukan frac meliputi:
- Pengujian tekanan pra-kerja: Semua tumpukan rekahan harus diuji tekanannya hingga mencapai tingkat tekanan kerja (biasanya uji tekanan rendah pada 250 PSI dan uji tekanan kerja penuh) sebelum setiap pekerjaan.
- Inspeksi pasca kerja: Katup, dudukan, dan segel harus diperiksa setelah setiap pekerjaan. Trim katup dan dudukan gerbang adalah item dengan tingkat keausan tertinggi.
- Interval perbaikan penuh: Banyak operator menentukan pembongkaran penuh dan sertifikasi ulang setiap kali 12–18 bulan atau setelah sejumlah jam kerja tertentu, mana saja yang lebih dulu.
- Dokumentasi dan ketertelusuran: Catatan pemeliharaan, sertifikat uji tekanan, dan dokumen ketertelusuran material harus menyertai semua tumpukan rekahan di pasar yang diatur.
Mengabaikan siklus pemeliharaan adalah penyebab utama kegagalan tumpukan frac di lapangan. Data industri menunjukkan hal itu program pemeliharaan preventif mengurangi kegagalan tumpukan frac yang tidak direncanakan hingga 70% , menghasilkan penghematan biaya yang signifikan selama masa penyelesaian program.
Inovasi dalam Teknologi Frac Stack
Teknologi Frac stack terus berkembang pesat untuk mendukung program penyelesaian yang semakin agresif yang diminta oleh operator serpih.
- Katup yang digerakkan listrik dan hidrolik: Tumpukan frac yang digerakkan dari jarak jauh memungkinkan operator membuka dan menutup katup dari jarak yang aman, sehingga mengurangi paparan personel selama pengoperasian bertekanan tinggi.
- Pemantauan tekanan otomatis: Transduser tekanan terintegrasi dan integrasi SCADA real-time memungkinkan pemantauan terus menerus terhadap integritas tumpukan frac selama pemompaan.
- 20.000PSI-class systems: Karena operator menargetkan formasi yang lebih dalam dan lebih rapat, tumpukan frac generasi berikutnya dengan kapasitas 20.000 PSI mulai digunakan secara komersial lebih luas.
- Desain ringkas dan ringan: Tumpukan frac modular yang dirancang untuk rig-up dan rig-down yang cepat di lokasi multi-well pad mengurangi total waktu penyelesaian per sumur.
- Pengeboran colokan frac berkecepatan tinggi: Sistem pipa melingkar dan aliran balik terintegrasi yang dipasangkan dengan tumpukan frac memungkinkan pengeboran sumbat antar tahapan lebih cepat, mendukung jadwal penyelesaian frekuensi tinggi.
Inovasi-inovasi ini secara kolektif mendukung upaya industri menuju hal tersebut penyelesaian yang lebih cepat dan efisien sekaligus mengurangi risiko paparan manusia terhadap peralatan bertekanan tinggi.
Pertanyaan yang Sering Diajukan Tentang Tumpukan Frac
T: Apa perbedaan antara tumpukan frac dan kepala frac?
J: SEBUAH tumpukan frak mengacu pada keseluruhan rakitan kepala sumur — gabungan katup utama, katup penyeka, katup sayap, dan kepala frak. SEBUAH kepala frak (atau kepala kambing) secara khusus adalah manifold atas multi-port dari tumpukan frac yang menghubungkan jalur besi pengolah dari beberapa truk pompa ke lubang sumur.
T: Berapa lama waktu yang dibutuhkan untuk memasang tumpukan frac?
Waktu rig-up untuk tumpukan frac bervariasi tergantung pada kompleksitas konfigurasi. Tumpukan frac tunggal standar biasanya dapat dipasang 4–8 jam oleh kru yang berpengalaman. Pengaturan frac ritsleting dengan manifold bersama dan banyak tumpukan mungkin diperlukan 12–24 jam untuk rig-up penuh dan pengujian tekanan.
T: Dapatkah tumpukan frac digunakan untuk aliran balik setelah rekahan?
Ya. Banyak operator menggunakan tumpukan frac katup sayap aliran balik untuk mengarahkan kembali cairan dan gas ke peralatan pengolahan permukaan selama periode aliran balik awal. Namun, tumpukan frac biasanya digantikan oleh pohon produksi permanen sebelum produksi jangka panjang dimulai, karena tumpukan frac tidak dirancang untuk layanan produksi yang diperpanjang.
T: Apa yang menyebabkan kegagalan tumpukan frac?
Itu most common causes of frac stack failures include: erosi dudukan katup dan gerbang dari bubur proppant; kerusakan segel karena ketidakcocokan kimia cairan; melebihi peringkat tekanan kerja ; dan pengujian tekanan pra-kerja yang tidak memadai . Pemilihan material yang tepat, pemeliharaan rutin, dan protokol pengujian pra-pekerjaan memitigasi sebagian besar mode kegagalan.
T: Apakah tumpukan frac disewa atau dibeli?
Kedua model tersebut merupakan hal yang umum. Perusahaan jasa sumur dan perusahaan persewaan ladang minyak menawarkan tumpukan frac pada a berdasarkan pekerjaan per pekerjaan atau sewa jangka panjang , hal ini biasa terjadi pada operator yang tidak ingin mengelola program pemeliharaan. Operator yang lebih besar sering kali memiliki aktivitas penyelesaian yang tinggi memiliki tumpukan frac mereka dan mengoperasikan fasilitas pemeliharaan mereka sendiri untuk mengendalikan biaya dan ketersediaan.
Kesimpulan: Mengapa Mendapatkan Frac Stacks dengan Benar Itu Penting
Tumpukan frac bukanlah barang komoditas — merupakan rakitan yang dirancang secara presisi dan sangat mengutamakan keselamatan, yang pemilihan, pemeliharaan, dan pengoperasiannya secara tepat berdampak langsung pada keselamatan sumur, efisiensi penyelesaian, dan pada akhirnya keekonomian setiap program rekahan hidrolik.
Mulai dari memilih kelas tekanan dan ukuran lubang yang tepat hingga menentukan tingkat material yang sesuai untuk layanan asam atau abrasif, setiap keputusan dalam konfigurasi tumpukan frac memiliki konsekuensi hilir. Ketika program penyelesaian menjadi lebih agresif — lebih dalam, lateral yang lebih panjang, tekanan pengolahan yang lebih tinggi, lebih banyak tahapan per sumur — peran tumpukan frac yang berkinerja tinggi dan tersertifikasi dengan baik akan menjadi semakin penting.
Insinyur dan profesional pengadaan yang memahami dasar-dasar teknis tumpukan frac memiliki posisi yang lebih baik untuk mengambil keputusan yang meningkatkan keselamatan operasional, mengurangi waktu henti peralatan, dan mengoptimalkan keseluruhan biaya penyelesaian sumur.
